Horímetro automotivo: por que o odômetro não conta toda a história do motor

Como medir o desgaste real do motor quando o carro está parado, mas ligado.

O problema: o odômetro mede deslocamento, não trabalho

O odômetro é o instrumento que acompanha o carro desde sempre. Ele registra a distância percorrida e, por décadas, serviu como referência para praticamente tudo: troca de óleo, correia dentada, filtros, revisões de garantia e valor de revenda.

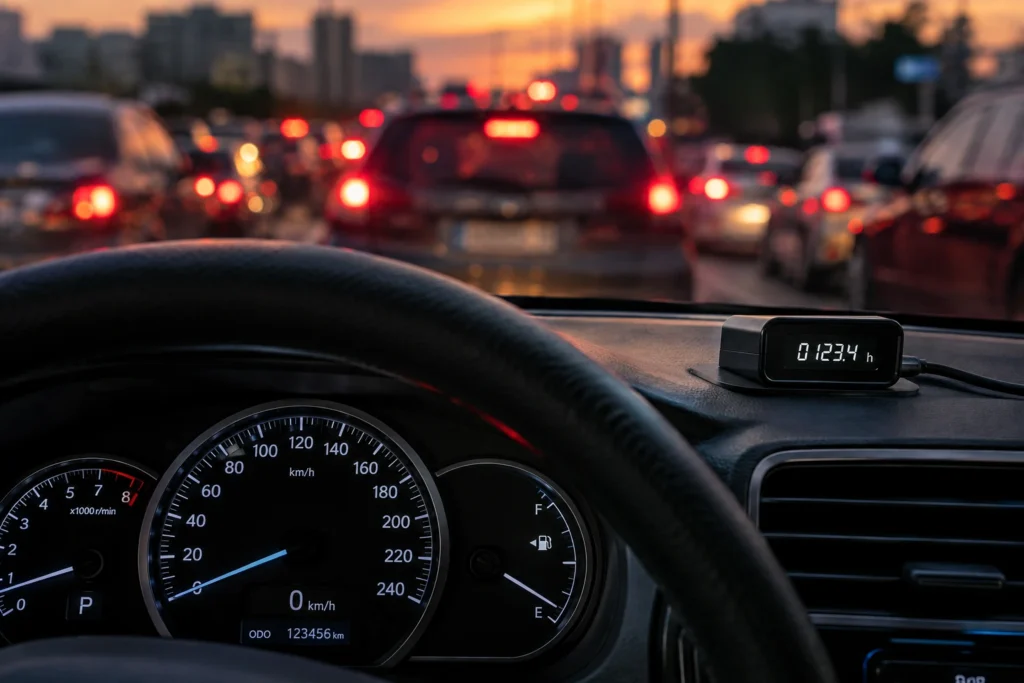

O ponto que raramente se discute é que o odômetro recebe seu sinal das rodas (ou da transmissão). Se o veículo não se move, ele não registra nada. Isso cria uma lacuna técnica importante: o motor pode estar em funcionamento, consumindo combustível, aquecendo o óleo e desgastando componentes, e o odômetro permanece parado.

Daí que vem a necessidade de um horímetro automotivo.

Situações em que o motor trabalha e o odômetro não conta

O motor em marcha lenta, com o veículo parado, é mais comum do que parece:

• Trânsito intenso e congestionamentos, em que o carro avança poucos metros por hora de motor ligado.
• Semáforos, filas e cancelas, com paradas repetidas ao longo do dia.
• Aquecimento prolongado do motor, especialmente em climas frios ou por hábito.
• Uso do ar-condicionado com o carro parado, aguardando passageiros.
• Veículos de entrega, táxis, aplicativos e viaturas, que passam boa parte da jornada parados e ligados.
• Carros usados como gerador ou fonte de energia em obras, eventos e áreas rurais.
• Motores estacionários e adaptados, como bombas, geradores e máquinas, que nunca “andam”.

Nesses casos, o quilômetro rodado subestima o trabalho real do motor. Um carro de aplicativo com 60.000 km pode ter acumulado um número de horas de funcionamento muito superior ao de um carro particular com a mesma quilometragem.

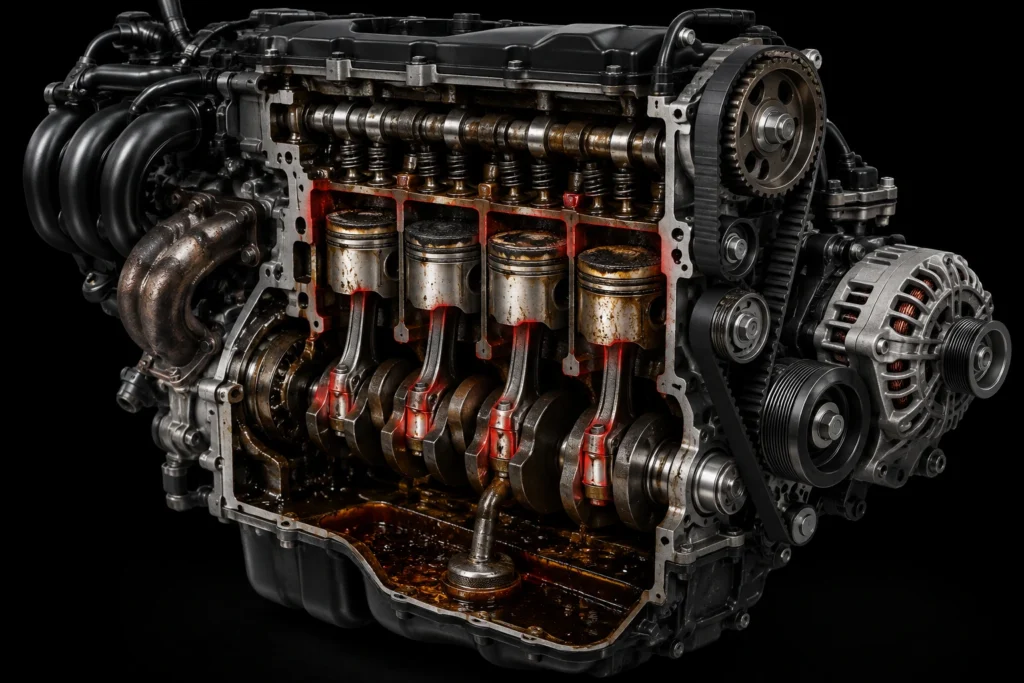

O que o desgaste do motor realmente acompanha

O desgaste interno do motor está ligado ao tempo em que ele permanece em funcionamento e às condições dessa operação, não apenas à distância percorrida. Em marcha lenta prolongada:

• O óleo sofre degradação térmica e contaminação por combustível e umidade, sem o benefício do regime estável de rodagem.
• O motor pode operar abaixo da temperatura ideal, favorecendo a formação de borra e depósitos.
• Componentes acionados por correia e acessórios (alternador, bomba d’água, compressor) continuam girando e acumulando ciclos.
• O consumo de combustível continua, sem nenhuma contrapartida de quilometragem.

É por isso que setores como o náutico, o agrícola, a construção civil e a geração de energia adotam o horímetro como padrão. Nesses equipamentos, o intervalo de manutenção é definido em horas de operação, justamente porque a distância não faz sentido ou não representa o trabalho executado.

O que é um horímetro

O horímetro é um instrumento que contabiliza o tempo de funcionamento do motor, geralmente em horas e frações de hora. Ele só soma tempo enquanto o motor está ligado, independentemente de o veículo estar parado ou em movimento.

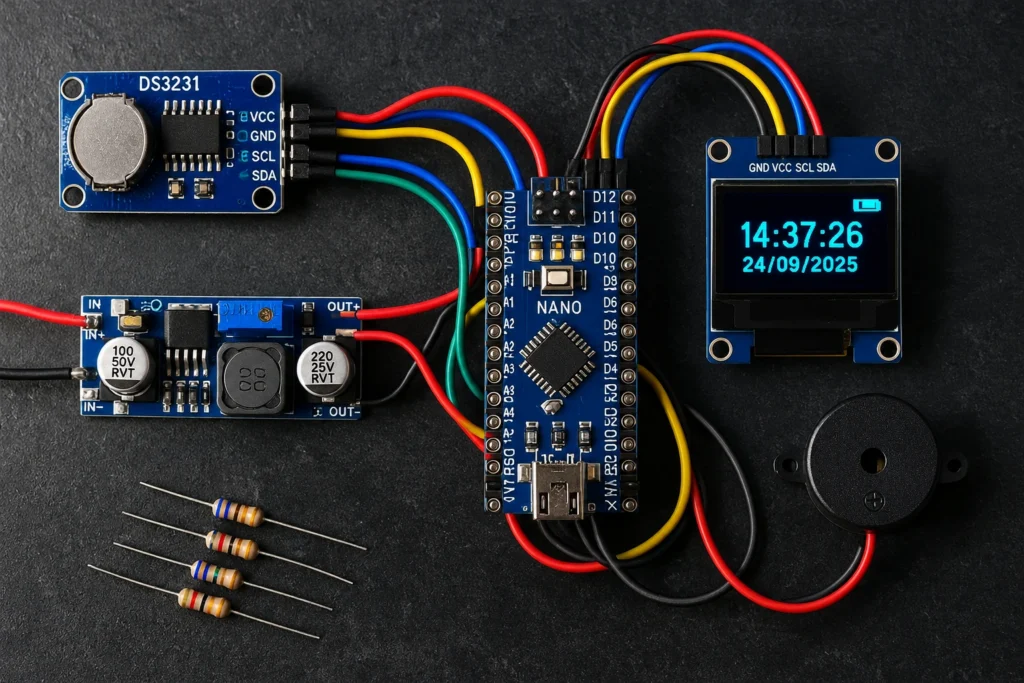

Existem soluções comerciais, mas também é viável construir um horímetro dedicado com componentes simples e acessíveis. Uma arquitetura típica inclui:

• Microcontrolador (Arduino Nano), responsável pela lógica de contagem e pelos alertas.
• Módulo RTC DS3231, relógio de tempo real com boa precisão e bateria própria, que mantém a contagem de tempo confiável.
• Memória EEPROM, para gravar o total acumulado e não perder o dado ao desligar a alimentação.
• Display OLED I2C, para exibir o total de horas, os intervalos de manutenção e outras informações.
• Sensor de tensão da bateria, que, por meio de um divisor resistivo, permite identificar quando o motor está ligado: com o alternador carregando, a tensão fica na faixa de 13,5 a 14,5 V, enquanto com o motor desligado fica próxima de 12 V ou menos.
• Buzzer e botão de reset, para alertas de manutenção e para zerar contadores parciais após uma troca.

A detecção por tensão da bateria é uma estratégia prática: ela dispensa a ligação em sensores do motor e usa um sinal que já existe em qualquer veículo.

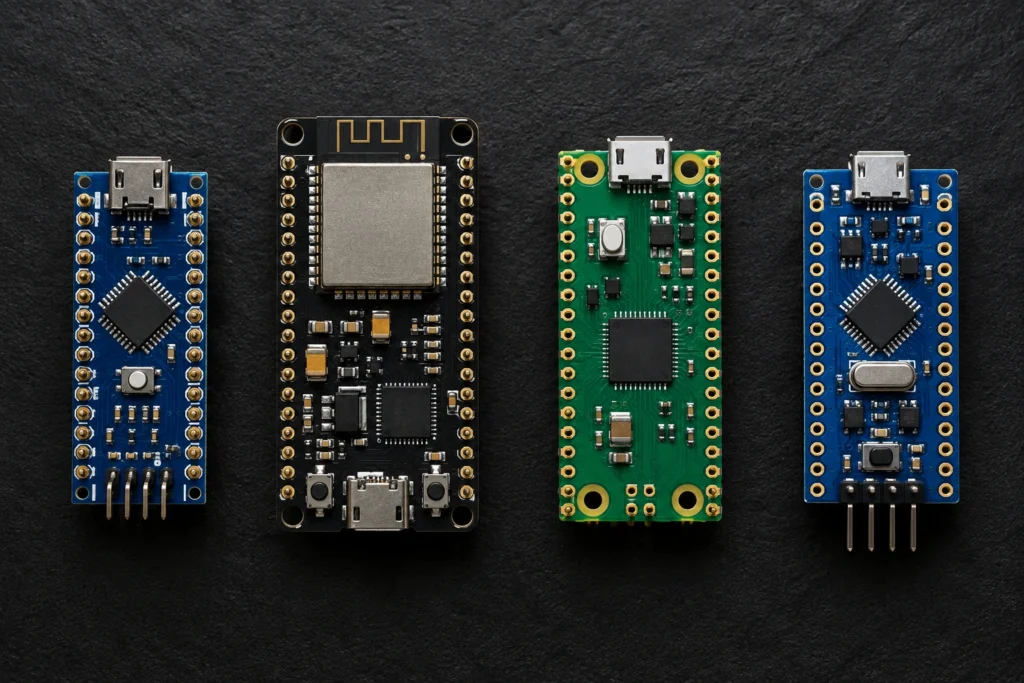

Microcontroladores e o Arduino: o cérebro do instrumento

O componente central de um horímetro eletrônico é o microcontrolador: um único circuito integrado que reúne processador, memória e pinos de entrada e saída. Diferentemente de um computador, ele não executa um sistema operacional. Roda um único programa, de forma contínua, e começa a funcionar em milissegundos após receber energia, característica essencial para um instrumento que precisa ficar ativo assim que o motor liga.

O Arduino é uma plataforma de prototipagem de código aberto, criada na Itália em 2005, que reúne uma placa com microcontrolador, os circuitos de alimentação e comunicação com o computador e um ambiente de programação simplificado. O programa, chamado de sketch, é escrito em uma variante de C/C++ e enviado à placa por cabo USB. A grande vantagem está no ecossistema: bibliotecas prontas para praticamente qualquer sensor ou display, farta documentação em português e milhares de projetos de referência.

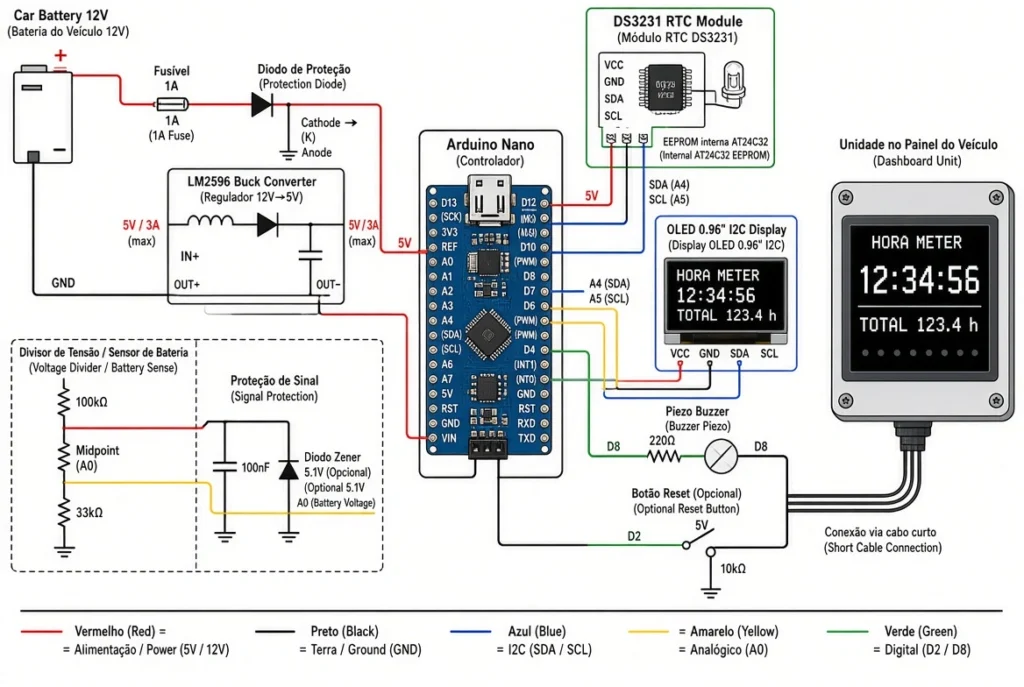

O modelo Arduino Nano, usado no diagrama deste projeto, é uma versão compacta baseada no microcontrolador ATmega328P, de 8 bits, que opera a 16 MHz e oferece 32 KB de memória de programa, 2 KB de memória RAM e 1 KB de EEPROM. Possui 14 pinos digitais e 8 entradas analógicas, e trabalha com lógica de 5 V. Para um horímetro, esses recursos são suficientes: a contagem de tempo, a leitura da tensão da bateria, o acionamento do buzzer e a atualização de um display OLED exigem pouco processamento.

ESP32 e outras plataformas similares

O ESP32, fabricado pela Espressif, é um microcontrolador de 32 bits com dois núcleos que chegam a 240 MHz, cerca de 520 KB de RAM, Wi-Fi de 2,4 GHz e Bluetooth integrados. Opera com lógica de 3,3 V e é programado no mesmo ambiente do Arduino, o que permite reaproveitar boa parte do código e das bibliotecas. Seu poder de processamento comporta telas gráficas coloridas, como as dos layouts propostos para este projeto, além de servidor web, envio de dados ao celular e atualização do programa sem fio. Em contrapartida, consome mais energia e tem entradas analógicas menos lineares, que exigem calibração.

Existem outras famílias que disputam o mesmo espaço. O ESP8266 é o antecessor do ESP32, com um único núcleo, apenas Wi-Fi e poucos pinos. O Raspberry Pi Pico, baseado no chip RP2040, tem dois núcleos a 133 MHz, boa documentação e pode ser programado em C/C++ ou MicroPython; a versão Pico W acrescenta Wi-Fi e Bluetooth. A família STM32 é a escolha usual da indústria, com opções que trazem controlador CAN integrado, mas com curva de aprendizado maior. Já o Raspberry Pi propriamente dito é um computador completo com Linux, e não um microcontrolador.

Plataforma	Processador	Tensão lógica	Conectividade	Ponto de atenção no veículo
Arduino Nano (ATmega328P)	8 bits, 16 MHz	5 V	Nenhuma nativa	Memória reduzida (2 KB de RAM); limita telas gráficas e muitos sensores
ESP32	32 bits, 2 núcleos, até 240 MHz	3,3 V	Wi-Fi e Bluetooth	Pinos não toleram 5 V; leitura analógica exige calibração
ESP8266	32 bits, 80 MHz	3,3 V	Wi-Fi	Apenas uma entrada analógica, com faixa de 0 a 1 V na maioria das placas
Raspberry Pi Pico (RP2040)	32 bits, 2 núcleos, 133 MHz	3,3 V	Nenhuma (Pico W: Wi-Fi e Bluetooth)	Apenas 3 entradas analógicas externas
STM32 (ex.: “Blue Pill”)	32 bits, Cortex-M	3,3 V	Varia conforme o modelo	Configuração mais complexa; menos exemplos prontos para iniciantes
Raspberry Pi (computador)	64 bits, Linux	3,3 V	Wi-Fi e Bluetooth	Inicialização lenta e risco de corrupção do cartão SD em desligamentos abruptos

Qual plataforma escolher para o horímetro

A escolha depende do conjunto de funções desejado, e não da plataforma mais potente disponível:

• Horímetro simples, com display OLED, buzzer e contadores de manutenção: o Arduino Nano é suficiente, é robusto e opera em 5 V, compatível com a maioria dos sensores e módulos de baixo custo.
• Telas coloridas, vários sensores de temperatura e histórico de eventos: o ESP32 oferece memória e velocidade de sobra e permite exportar os dados por Bluetooth ou Wi-Fi. Existe também o Arduino Nano ESP32, que une o formato do Nano ao chip ESP32.
• Alternativa intermediária sem conectividade: o Raspberry Pi Pico entrega mais memória que o Nano, a custo semelhante.
• Integração profunda com a rede CAN do veículo: as famílias STM32 ou o ESP32 com transceptor CAN são as opções mais adequadas.
• Raspberry Pi completo: justifica-se apenas quando o equipamento atua como central multimídia ou registrador de dados, pois o tempo de inicialização e a sensibilidade a desligamentos abruptos são incompatíveis com um instrumento que precisa estar sempre pronto.

Ao migrar do Arduino Nano (5 V) para uma plataforma de 3,3 V, o circuito precisa ser revisto. O divisor de tensão de 100 kΩ e 33 kΩ apresentado no diagrama entrega cerca de 3,5 V com a bateria em 14,2 V, valor acima do limite dos pinos de 3,3 V. Uma combinação de 100 kΩ e 22 kΩ, por exemplo, resulta em cerca de 2,6 V na mesma condição. Sensores e módulos que operam em 5 V também podem exigir um conversor de nível lógico entre a placa e o dispositivo.

Aplicações práticas para o proprietário e para a oficina

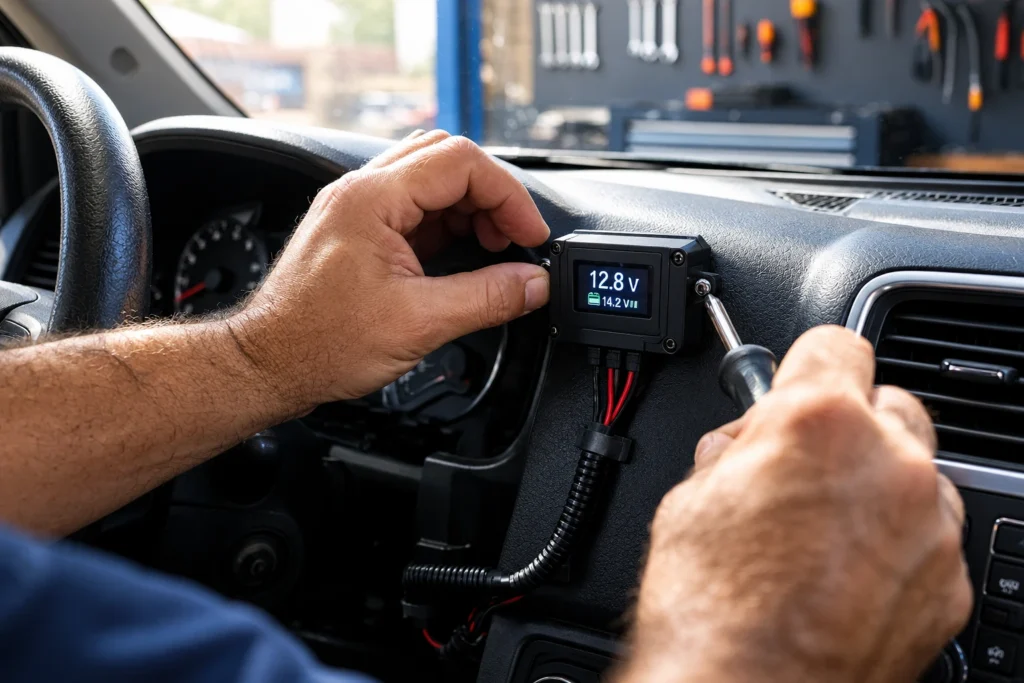

Com o horímetro instalado, o motorista e a oficina passam a ter um indicador mais fiel da vida útil do motor:

1. Manutenção preventiva baseada em horas de funcionamento, e não apenas em quilômetros, com contadores separados para óleo, correia e filtros.
2. Gestão de frota, comparando horas de motor e quilometragem para identificar uso severo, marcha lenta excessiva e desperdício de combustível.
3. Diagnóstico de uso real na compra de veículos usados: uma grande diferença entre horas e quilômetros indica um histórico de muita marcha lenta.
4. Acompanhamento de grupos geradores e motores estacionários adaptados em veículos ou em equipamentos rurais.
5. Alertas automáticos quando o intervalo programado se aproxima do limite.

Como interpretar a relação entre horas e quilômetros

Uma referência útil é a velocidade média de operação, calculada dividindo os quilômetros pelas horas de motor. Um veículo que roda em estrada tende a ter uma média elevada; um veículo urbano em trânsito pesado terá uma média bem menor. Quanto mais baixa a média, maior o peso da marcha lenta e maior a probabilidade de que os intervalos de manutenção em quilômetros estejam subestimando o desgaste real.

Por exemplo, dois carros com 50.000 km:

• O carro A rodou principalmente em estrada, acumulando cerca de 800 horas de motor (média de aproximadamente 62 km/h).
• O carro B rodou em trânsito urbano pesado, acumulando cerca de 2.000 horas de motor (média de aproximadamente 25 km/h).

O odômetro mostra o mesmo número para os dois, mas o motor do carro B trabalhou mais do que o dobro do tempo.

Do horímetro ao computador de bordo: monitoramento de temperaturas

Como o microcontrolador já está alimentado e conectado a um display, acrescentar sensores de temperatura transforma o horímetro em um monitor das condições térmicas do veículo, com custo adicional baixo e pouca fiação.

Ponto de medição	Sensor sugerido	Faixa útil	Uso e alerta sugerido

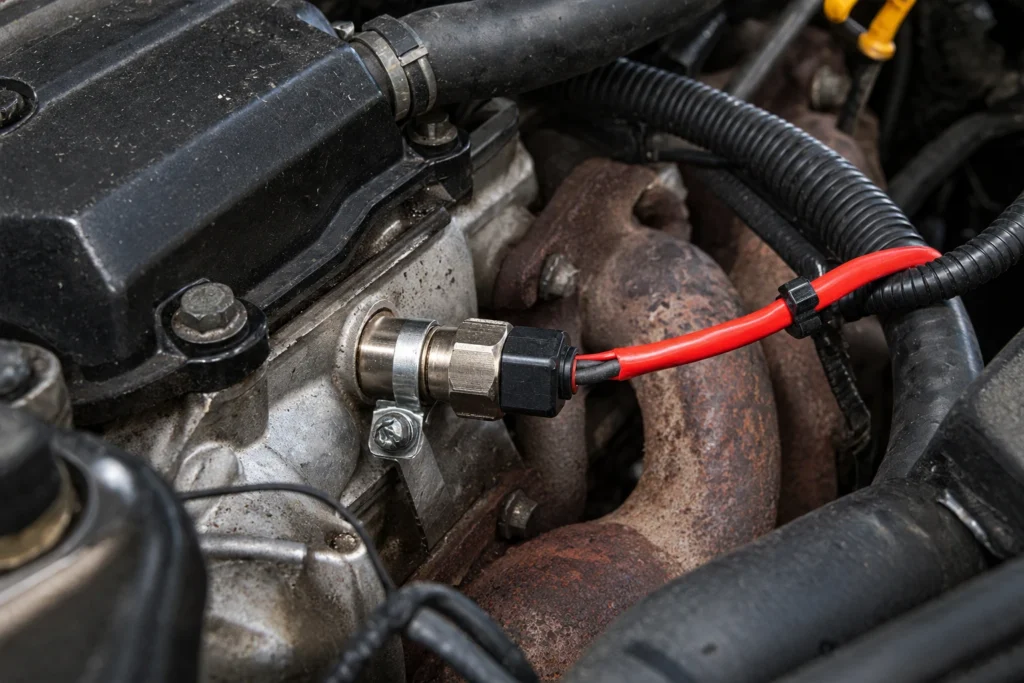

Líquido de arrefecimento (motor)	Sonda NTC 10 kΩ rosqueável, em entrada analógica	0 a 130 °C	Alerta sonoro acima de aproximadamente 105 °C
Óleo do motor	Sonda NTC no bujão do cárter ou em adaptador de filtro	0 a 150 °C	Alerta em temperatura elevada sustentada, conforme o manual
Compartimento (cofre) do motor	DS18B20 encapsulado em aço inox	−55 a 125 °C	Limite definido após leituras de referência do próprio veículo
Cabine	DS18B20 no barramento 1-Wire	−55 a 125 °C	Informativo; útil para avaliar o ar-condicionado
Externa	DS18B20 encapsulado, fora do fluxo de calor do motor	−55 a 125 °C	Informativo; aviso de baixa temperatura (risco de gelo)

O DS18B20 tem comunicação digital 1-Wire, o que permite ligar vários sensores no mesmo pino do Arduino, cada um identificado por um endereço único de 64 bits. Já o NTC é lido por divisor resistivo em uma entrada analógica e convertido em temperatura pela equação de Steinhart-Hart. Para o líquido de arrefecimento e o óleo, o NTC é preferido por suportar a rosca da sonda e variar de forma estável nessa faixa.

Alguns cuidados na instalação:

• Usar sensor dedicado para o horímetro, sem derivar o sinal do sensor que alimenta a central do motor, para não interferir na injeção.
• No compartimento do motor, utilizar cabo com isolamento em silicone e manter o sensor afastado do coletor de escape.
• Fixar o sensor externo em ponto ventilado e protegido do calor do motor e do sol direto, para evitar leituras acima do real.

Um recurso adicional é contabilizar as horas de operação em sobretemperatura: além do total geral, o instrumento registra por quanto tempo o motor trabalhou acima do limite definido. Essa informação ajuda a identificar problemas de arrefecimento e a antecipar a troca de óleo em veículos submetidos a serviço severo.

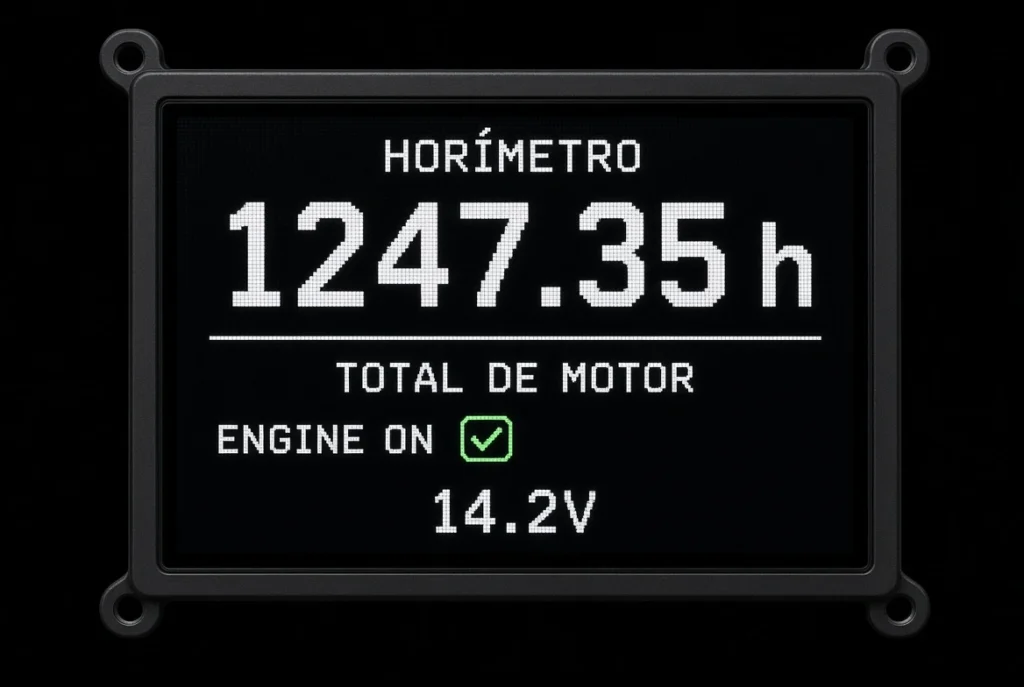

Nos layouts de tela propostos, uma tela dedicada exibe motor, temperatura externa, cabine e tensão da bateria, alternando com as telas de horímetro e de manutenção.

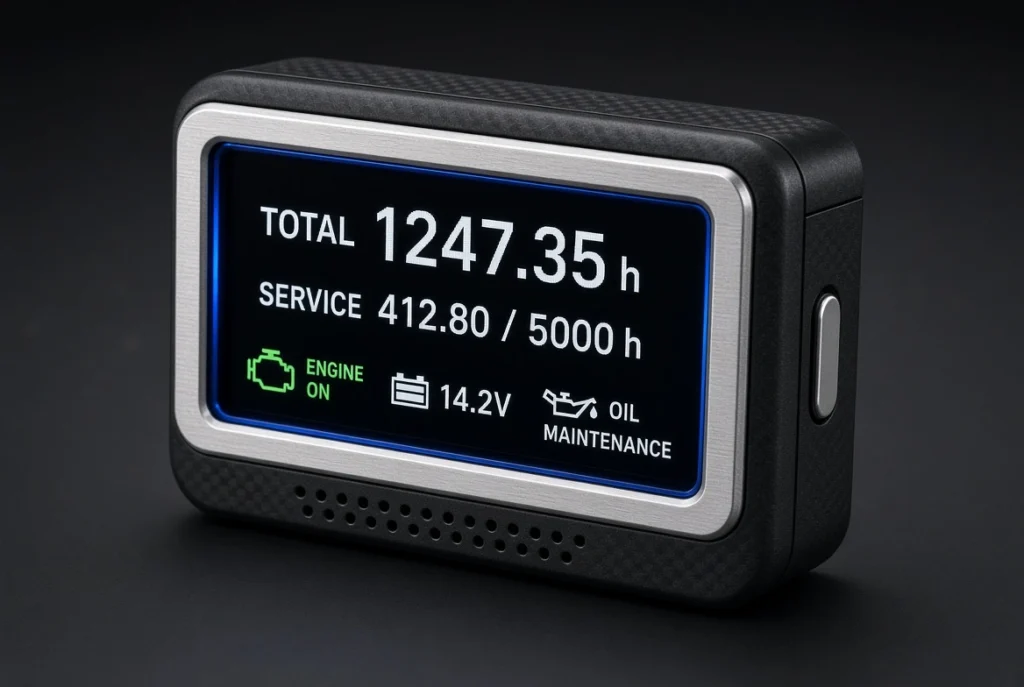

Outras funções possíveis para o computador de bordo

A mesma base de hardware comporta funções adicionais, várias delas apenas em software. As mais úteis para o proprietário e para a oficina são:

• Diagnóstico do alternador e da bateria. O divisor de tensão que já detecta o motor ligado permite alertas: com o motor em funcionamento, tensão abaixo de cerca de 13,0 V sugere carga insuficiente e acima de cerca de 15,0 V sugere falha do regulador; com o motor desligado, tensão abaixo de cerca de 12,0 V indica bateria descarregada.
• Contadores de manutenção por horas. Intervalos independentes para óleo, correia e filtros, cada um zerado pelo botão de reset após a troca, com aviso sonoro quando o limite se aproxima.
• Tempo de marcha lenta. Com um sinal de velocidade (sensor do veículo ou módulo GPS), o instrumento separa as horas com o veículo parado das horas em deslocamento e informa o percentual de marcha lenta, o dado que o odômetro não fornece.
• Contagem de partidas. Cada partida a frio submete o motor a desgaste maior que a operação em regime; o número de partidas completa o quadro de uso severo.
• Pressão de óleo. A leitura de um transmissor de pressão, ou do interruptor original, permite alerta sonoro imediato em caso de queda, situação em que cada segundo de operação causa dano.
• Registro de eventos. O módulo RTC fornece data e hora para gravar na memória ocorrências como superaquecimento, subtensão e trocas de óleo, formando um histórico que a oficina consulta durante o diagnóstico.
• Consumo por hora de funcionamento. Com sensor de nível ou de fluxo de combustível, é possível estimar litros por hora, métrica mais adequada que km/l para veículos de marcha lenta intensa e motores estacionários.
• Integração com a interface OBD-II. Por meio de um módulo CAN, o instrumento lê rotação, carga do motor e códigos de falha, em veículos que disponibilizam esses dados. A compatibilidade varia conforme o protocolo de cada fabricante.
• Conectividade sem fio. Um módulo Bluetooth ou um microcontrolador ESP32 permite enviar o histórico ao celular e gerar relatórios para o cliente ou para a gestão de frota.

Cuidados de projeto para o ambiente automotivo

O ambiente elétrico e térmico de um veículo é mais severo que o de uma bancada. Quatro pontos merecem atenção antes da instalação definitiva:

• Proteção elétrica. A rede de 12 V apresenta picos na partida e no desligamento de cargas indutivas. Fusível na alimentação, diodo de proteção contra inversão de polaridade e regulador com margem de tensão de entrada são indispensáveis. Na entrada analógica de leitura da bateria, o divisor de 100 kΩ e 33 kΩ reduz 14,2 V para cerca de 3,5 V, e o diodo zener de 5,1 V com o capacitor de 100 nF protege o pino contra sobretensão.
• Desgaste da memória. Gravar o total de horas a cada segundo esgotaria a EEPROM em pouco tempo. Uma gravação a cada 6 minutos (0,1 h) resulta em 10 gravações por hora: a EEPROM interna do ATmega328P, especificada para cerca de 100.000 ciclos, duraria aproximadamente 10.000 horas no mesmo endereço. Alternar os endereços de gravação ou usar a EEPROM externa AT24C32 do módulo RTC amplia bastante esse limite. A perda máxima em caso de desligamento abrupto é de 6 minutos.
• Detecção de motor ligado. O critério por tensão deve usar histerese e tempo mínimo de confirmação, por exemplo ligar acima de 13,2 V e desligar abaixo de 12,8 V, para evitar contagem falsa ao ligar o carro na tomada de um carregador ou em oscilações breves. Veículos com alternador inteligente ou sistema start-stop podem reduzir a tensão de carga para próximo de 12,x V em determinadas condições; nesses casos, o sinal de fase do alternador ou o sinal de pressão de óleo é uma referência mais confiável.
• Faixa de temperatura dos componentes. Um painel exposto ao sol pode ultrapassar 70 °C. É necessário verificar a faixa de operação do display, do módulo RTC e do microcontrolador, e preferir caixa ventilada ou componentes de faixa estendida.

Considerações finais

O odômetro continua sendo um instrumento indispensável, mas ele responde apenas a uma pergunta: quanto o carro andou? A pergunta que mais importa para a saúde do motor é outra: quanto tempo o motor trabalhou? O horímetro preenche essa lacuna de forma simples, barata e confiável, e permite que a manutenção deixe de ser um palpite baseado em quilometragem e passe a ser uma decisão baseada em dados.

Para quem trabalha com mecânica, frotas ou projetos de eletrônica embarcada, incorporar o horímetro é uma evolução natural: pouco hardware, grande ganho de informação.

A leitura da tensão da bateria, que o horímetro utiliza para identificar o motor em funcionamento, também serve como indicador do estado do sistema de carga. Valores persistentemente abaixo de 13,0 V com o motor ligado, ou acima de 15,0 V, apontam para falha no alternador ou no regulador de tensão. Para entender como testar o alternador com multímetro, interpretar os resultados e avaliar o impacto da eletrônica embarcada nesse diagnóstico, consulte o artigo Sistema de Carga e Alternador: Manutenção, Testes, Diagnóstico e o Que Mudou com a Eletrônica Embarcada.
