Por Leandro Sauerbronn França
Existe uma dependência que quase nunca entra na conta de quem vive no campo: o botijão. Ele chega por caminhão, tem preço definido por terceiros e acaba justamente quando a estrada está fechada ou a economia está pior. Em uma propriedade pequena com algum rebanho, existe uma alternativa documentada há décadas, aplicada pela Embrapa e por universidades brasileiras: transformar o esterco em combustível. Este artigo apresenta o princípio, os materiais necessários e os limites reais da técnica, o projeto de implantação da planta em área isolada e o reaproveitamento do biofertilizante na lavoura, biogás caseiro.
Uma observação de terminologia. O que se chama popularmente de “gás metano caseiro” é, tecnicamente, biogás: uma mistura que contém em geral entre 50% e 70% de metano (CH4), cerca de 30% a 45% de dióxido de carbono (CO2), vapor de água e traços de sulfeto de hidrogênio (H2S). O metano é o componente que queima. O restante é diluente, e o H2S é corrosivo e tóxico. Isso explica por que o sistema precisa de mais do que um tambor e uma mangueira.
O que o biogás faz bem e o que não faz
O biogás serve para cozinhar, aquecer água, alimentar lampiões a gás adaptados e, com equipamento específico, acionar motores estacionários. Para uma propriedade pequena, o uso realista é a cocção e eventualmente o aquecimento de água. Como ordem de grandeza, 1 m³ de biogás equivale a algo entre 0,4 e 0,5 kg de GLP em energia útil, valor que varia com o teor de metano.
O sistema tem restrições que precisam ser consideradas desde o início:
- depende de matéria-prima diária, sobretudo esterco de bovinos, suínos ou aves;
- a produção cai com o frio, porque as bactérias metanogênicas trabalham melhor entre cerca de 30 °C e 37 °C (faixa mesofílica);
- exige disciplina de operação: carga regular, vedação, manutenção do filtro;
- trata gás inflamável, e isso demanda cuidados de segurança (seção própria mais adiante).
Como subproduto, o digestor entrega o biofertilizante: o efluente que sai do sistema, estabilizado, com menos odor e bom aproveitamento agrícola. Em muitos casos esse retorno compensa o investimento tanto quanto o gás.
Parte 1 — Materiais e equipamentos: o que é cada peça e para que serve

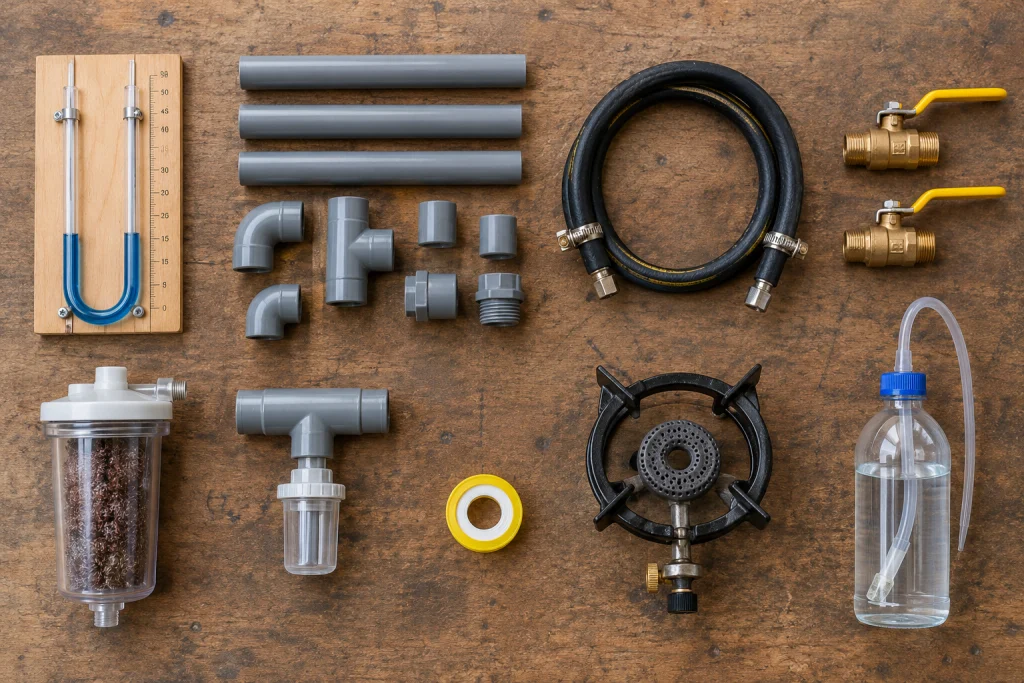

Antes de falar de construção, convém conhecer cada componente. A maior parte dos acidentes e das falhas em biodigestores caseiros vem de peça errada no lugar errado, e não de falha do processo biológico.
| Nº | Componente | Função | Observação prática |
|---|---|---|---|
| 1 | Biodigestor (câmara de fermentação) | Abriga a mistura de esterco e água onde ocorre a digestão anaeróbia | Bolsa tubular de PVC ou geomembrana, bombonas plásticas ou câmara de alvenaria |
| 2 | Entrada e saída | Carga diária de substrato e saída do biofertilizante | Tubo de PVC de 100 mm, com inclinação para a carga fluir |
| 3 | Gasômetro | Armazena o gás para uso nos horários de consumo | Bolsa de armazenamento ou campânula flutuante |
| 4 | Tubulação e mangueiras | Conduzem o gás até o ponto de uso | Trechos fixos em tubo rígido e conexões flexíveis curtas |
| 5 | Registros | Abrem e fecham o fluxo | Preferir registro de esfera |
| 6 | Manômetro | Mede a pressão do gás | Em baixa pressão, o de coluna d’água é o mais adequado |
| 7 | Selo hidráulico | Alivia excesso de pressão e barra retorno de chama | Item de segurança, não opcional |
| 8 | Purgador de condensado | Drena a água que condensa na linha | Instalado no ponto mais baixo da tubulação |
| 9 | Filtro de H2S | Reduz o sulfeto de hidrogênio | Palha de aço ou limalha de ferro |
| 10 | Queimador | Converte o gás em chama útil | Queimador de GLP precisa de adaptação |
| 11 | Vedação e testes | Garantem ausência de vazamentos | Fita veda-rosca para gás, abraçadeiras inox, água com detergente |
1. Biodigestor

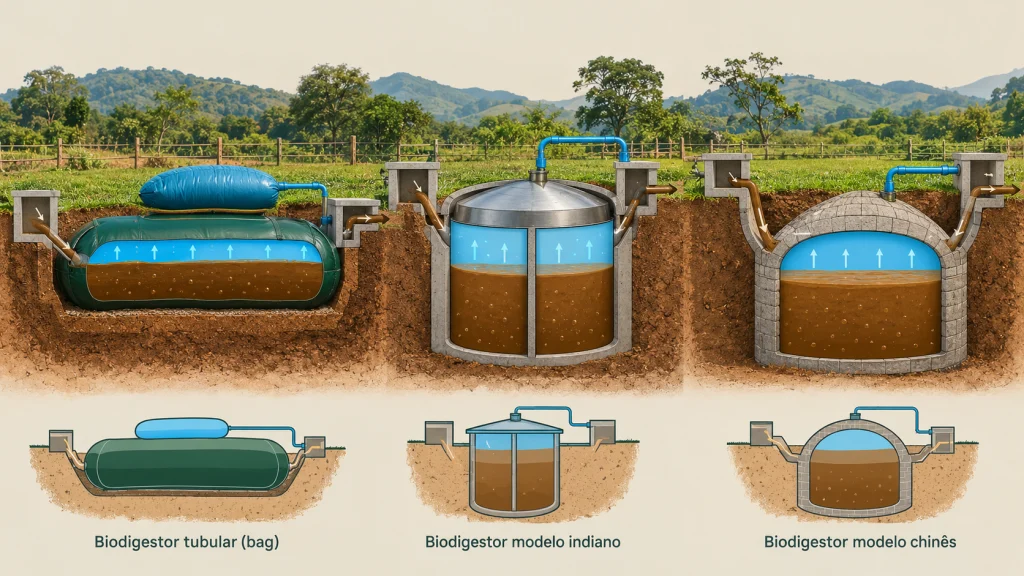

É a peça central e existem três famílias de projeto. O modelo tubular (bolsa horizontal de PVC ou geomembrana) é o mais simples e barato para escala pequena. O modelo indiano usa câmara enterrada com campânula flutuante que também funciona como gasômetro, e o modelo chinês usa câmara de alvenaria com domo fixo. Para quem está começando, uma bolsa tubular ou um conjunto de bombonas em série permite aprender o processo com baixo custo e baixo risco.
2. Mangueiras e tubulação

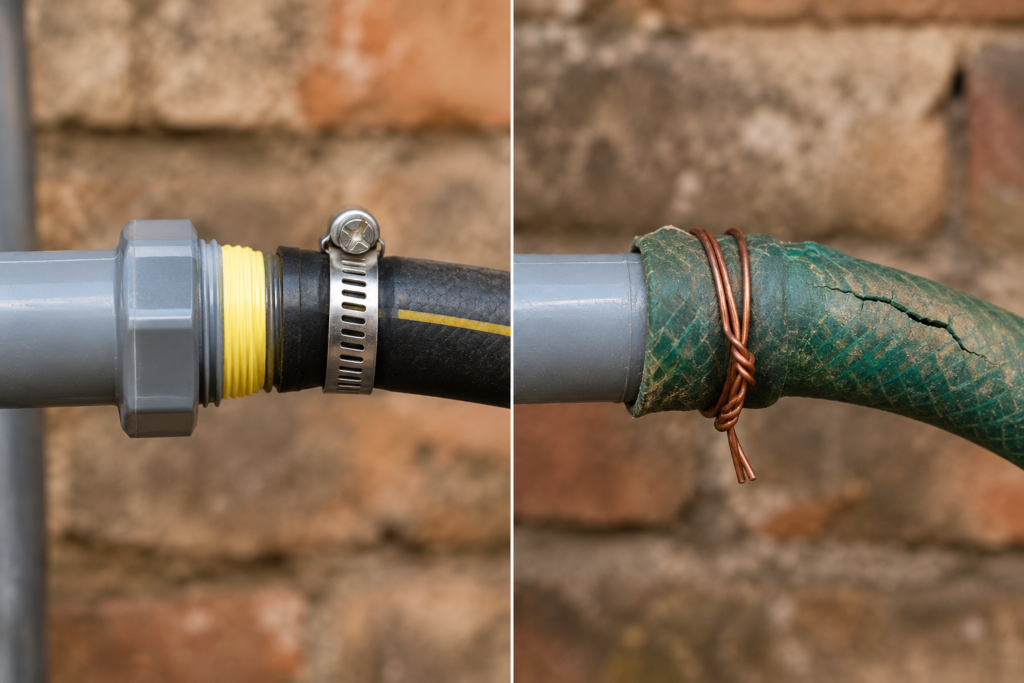

Este é um dos pontos em que mais se improvisa e mais se erra. Algumas regras:
- Mangueira de jardim não serve. Ela ressecia, trinca e permite difusão do gás. Use mangueira apropriada para gás, resistente à umidade e ao ressecamento.
- Nos trechos longos e fixos, prefira tubulação rígida (PVC soldável ou PEAD), com poucas emendas.
- A mangueira flexível deve ficar restrita a trechos curtos, como a ligação final ao fogão, sempre presa com abraçadeira de aço inox.
- Mantenha a linha com inclinação contínua em direção ao purgador de condensado, porque a água acumulada em um ponto baixo bloqueia o fluxo.
- Evite mangueira transparente exposta ao sol em trechos permanentes: o material degrada.
3. Manômetro: por que o de coluna d’água é o mais indicado
O biogás de sistemas pequenos trabalha em pressão muito baixa, tipicamente de poucos centímetros a algumas dezenas de centímetros de coluna d’água. Para referência, 1 cm de coluna d’água equivale a aproximadamente 98 Pa. Um manômetro de ponteiro comum, graduado em kgf/cm² ou psi, tem a escala toda concentrada acima dessa faixa e praticamente não sai do zero.

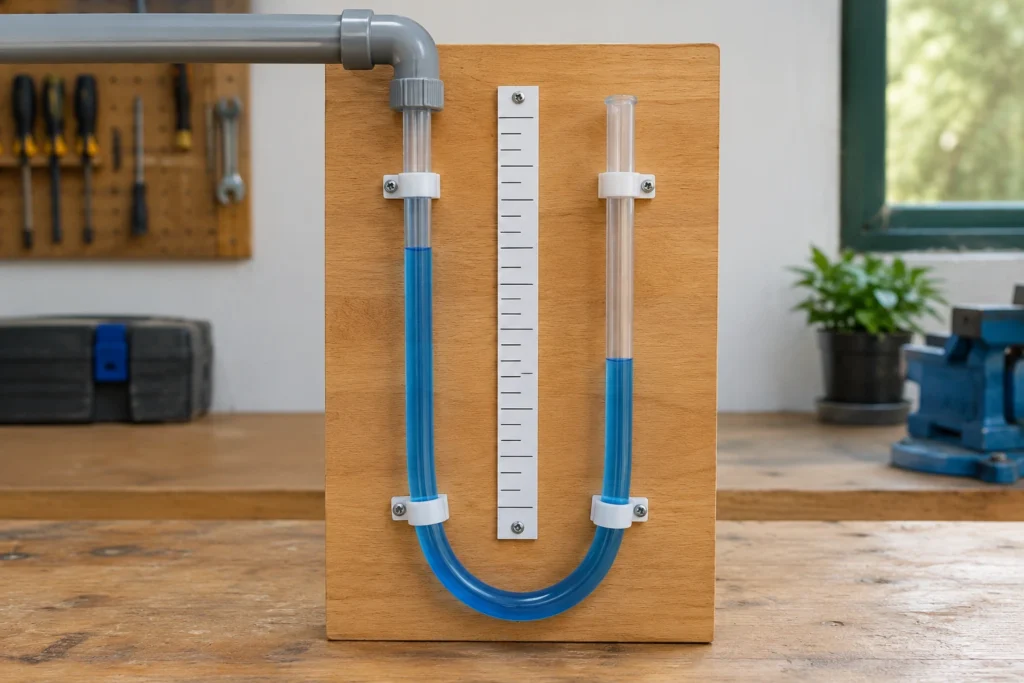

A solução clássica é o manômetro de tubo em U: um trecho de mangueira transparente dobrado em U, fixado em uma prancha com régua, parcialmente preenchido com água (de preferência colorida). Uma ponta se liga à linha de gás e a outra fica aberta. A diferença de altura entre as duas colunas é a pressão em cm de coluna d’água. Custa quase nada, não precisa de calibração e permite acompanhar o enchimento do gasômetro. Se preferir um instrumento de mostrador, procure um manômetro de cápsula específico para baixas pressões.

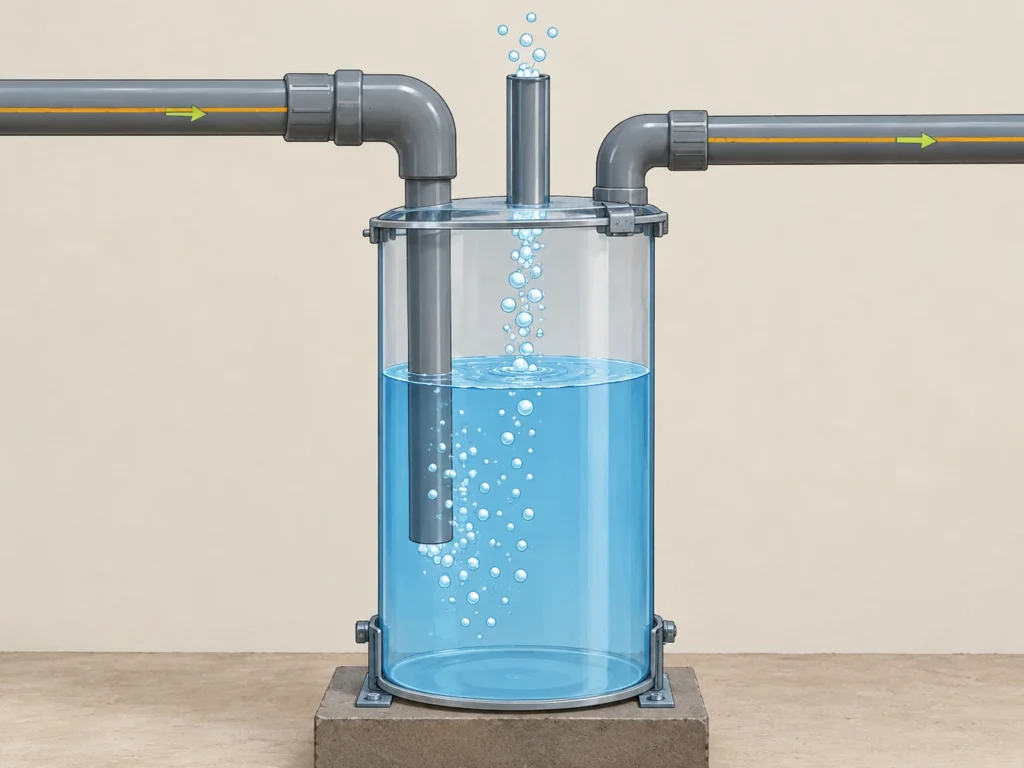

4. Selo hidráulico (válvula de segurança hidráulica)
É um recipiente com um tubo mergulhado em coluna de água. Se a pressão da linha ultrapassa a altura da coluna, o gás borbulha e escapa em segurança, protegendo a bolsa e as conexões. Se uma chama tentar voltar pela linha, a água a bloqueia. A altura da coluna define a pressão máxima do sistema, e por isso deve ser calculada com o manômetro. Este componente não deve ser dispensado.
5. Purgador de condensado
O biogás sai do digestor saturado de umidade. Ao esfriar na tubulação, essa água condensa. Sem um ponto de drenagem, ela se acumula em pontos baixos e a chama falha ou apaga. O purgador pode ser um “T” com um copo de drenagem ou um pequeno recipiente com selo de água, instalado no ponto mais baixo da linha. A drenagem deve entrar na rotina de operação.

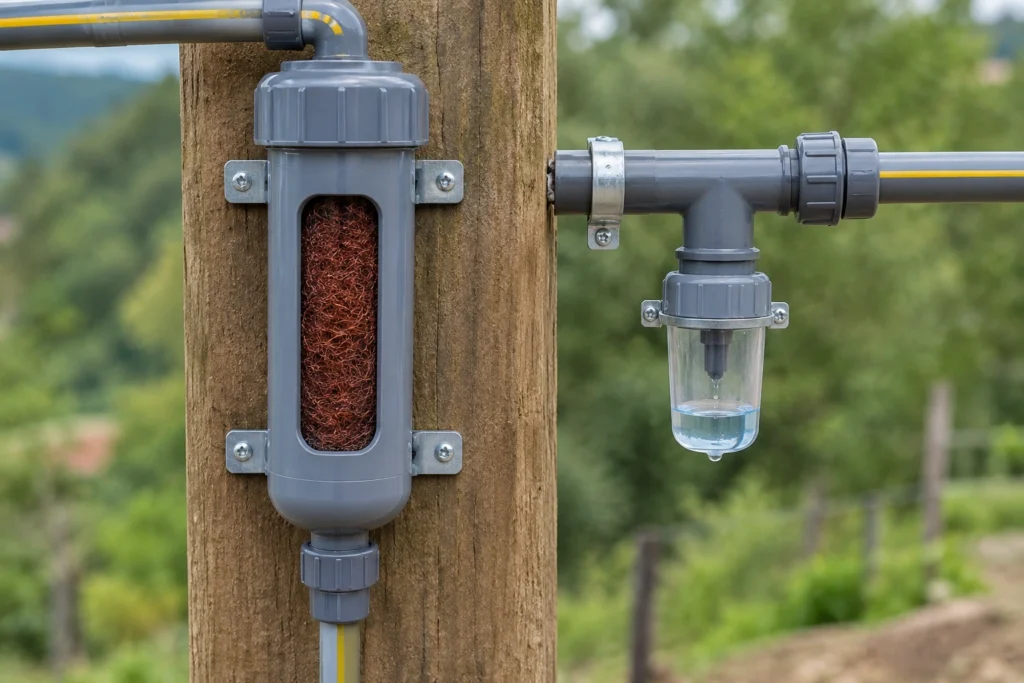

6. Filtro de H2S
O sulfeto de hidrogênio é o contaminante que mais danifica equipamentos e o que mais preocupa a saúde. A solução de menor custo documentada em trabalhos brasileiros é a passagem do gás por um leito de palha de aço ou limalha de ferro, que reage com o H2S formando sulfeto de ferro. O recipiente deve permitir troca do material, ter entrada e saída bem vedadas e ser instalado depois do purgador, para não encharcar o leito.

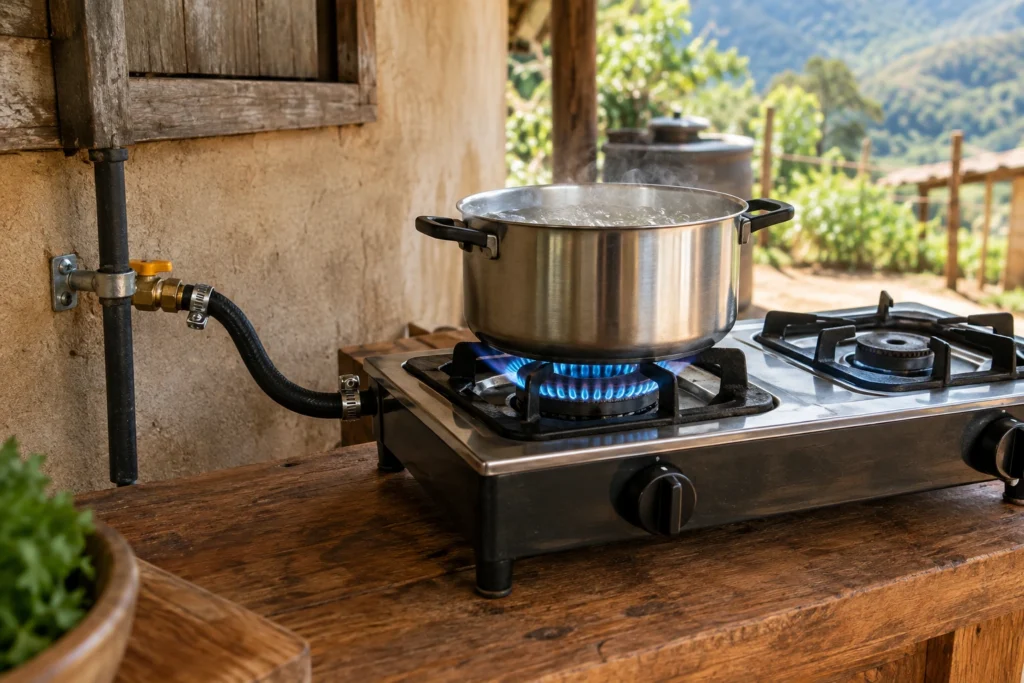

7. Queimador e fogão
O biogás tem menor densidade energética que o GLP. Um fogão de botijão ligado diretamente ao biogás produz chama fraca e instável, porque o injetor é dimensionado para outro combustível. A adaptação passa por aumentar o diâmetro do orifício do injetor e regular a entrada de ar primário. Existem queimadores dimensionados para biogás, e a opção mais segura para quem não tem experiência é adquiri-los prontos.
8. Vedação e teste de vazamento
Use fita veda-rosca amarela, própria para gás, nas conexões roscadas. Para testar, pressurize a linha e passe água com detergente nas conexões: bolhas indicam vazamento. Nunca teste vazamento com chama.
Como o processo funciona
A digestão anaeróbia é um conjunto de etapas realizadas por diferentes grupos de microrganismos, que na ausência de oxigênio convertem a matéria orgânica em biogás. Alguns parâmetros práticos:
- Diluição: o esterco é misturado com água, em proporções que costumam variar de 1:1 a 1:3 conforme a consistência do material.
- Temperatura: a faixa mesofílica, de cerca de 30 °C a 37 °C, dá o melhor rendimento. No inverno da serra a produção cai.
- pH: a faixa de operação estável fica em torno de neutro, entre 6,8 e 7,4.
- Tempo de retenção hidráulica (TRH): é o tempo que a mistura permanece no digestor, geralmente de 30 a 60 dias em sistemas rurais simples.
- Partida: o digestor novo precisa de uma população bacteriana. É comum inocular com material de outro biodigestor ou com conteúdo ruminal. O primeiro gás produzido contém ar e muito CO2 e deve ser descartado, não queimado.
Dimensionamento: ordem de grandeza
O volume útil do digestor é aproximadamente a carga diária multiplicada pelo TRH. Como exemplo ilustrativo: uma carga de 40 litros de mistura por dia com TRH de 40 dias resulta em cerca de 1,6 m³ de volume líquido. Em sistemas rurais simples, a produtividade costuma ficar na faixa de 0,3 a 0,6 m³ de biogás por m³ de digestor por dia, mas esse número varia bastante com temperatura, substrato e manejo, e deve ser tratado como estimativa a validar na prática. Para cocção, a literatura costuma usar cerca de 0,3 a 0,4 m³ de biogás por pessoa por dia como referência.
Segurança: o que não pode ser ignorado
- Metano é inflamável: a faixa de inflamabilidade no ar vai de cerca de 5% a 15%. Mantenha o gasômetro e as conexões em área aberta e ventilada, longe de fontes de ignição e a uma distância segura das construções.
- H2S é tóxico: tem cheiro de ovo podre, mas em concentrações elevadas paralisa o olfato, e a ausência de cheiro não indica ausência do gás.
- O CO2 desloca o oxigênio: nunca entre em câmaras, caixas ou tanques que tenham contido biogás.
- Material do filtro saturado: o sulfeto de ferro formado no leito pode se aquecer e entrar em combustão ao ser exposto ao ar. Mantenha o material úmido e descarte com cuidado.
- Selo hidráulico e teste de vazamento são obrigatórios antes do primeiro uso.
- Não acenda fogo para “conferir” a presença de gás.

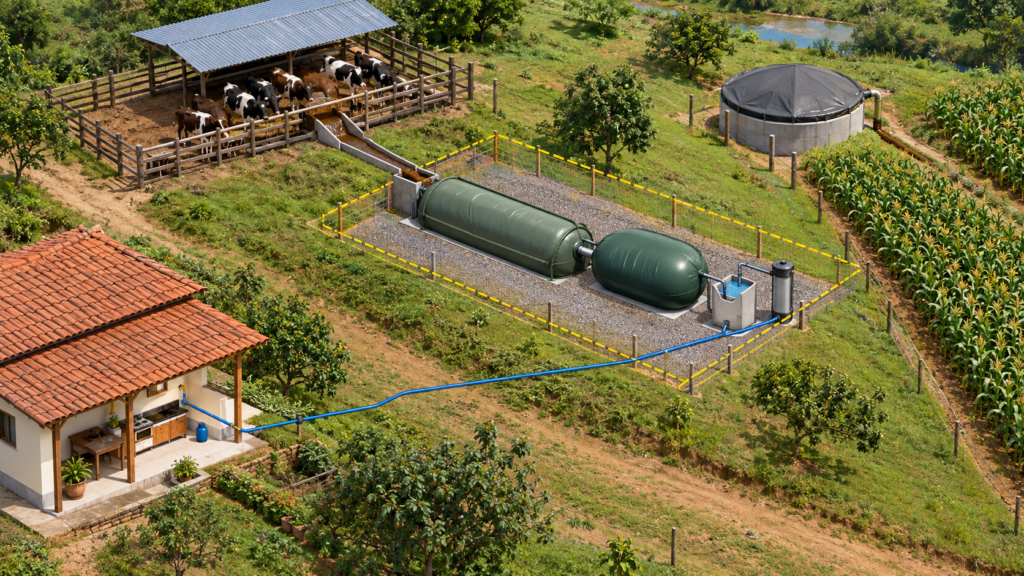

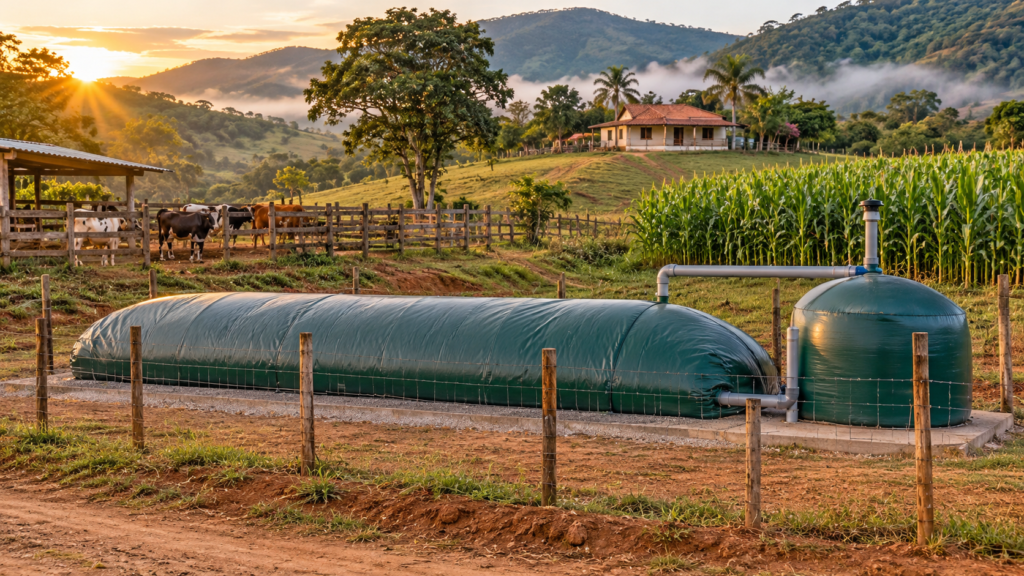

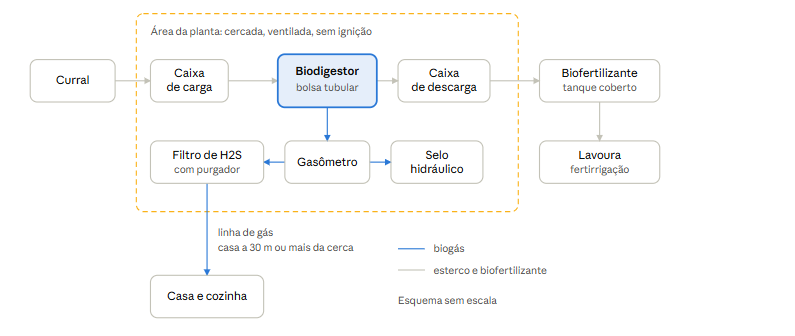

Parte 2 — Implantação da planta: esquema de área isolada e segura
A planta deve ocupar uma área própria, cercada e aberta, para que um vazamento, um incêndio ou a falha do filtro fique confinado e longe da casa, da água e da lavoura.
O esterco entra pela caixa de carga, o biofertilizante sai pela caixa de descarga rumo ao tanque e à lavoura, e o biogás passa pelo gasômetro e pelo filtro, com o selo hidráulico como válvula de segurança. Só a linha de gás sai da cerca, até a cozinha.
Critérios de localização
Os valores abaixo vêm de trabalhos técnicos sobre biodigestores em propriedades pequenas. Onde a recomendação é deste projeto, a tabela diz.
| Critério | Orientação | Base |
|---|---|---|
| Distância das edificações | Mínimo de 10 m na literatura, com 15 m como referência comum. Neste projeto: 30 m ou mais da casa | Contecc/Confea 2021, Singep |
| Proximidade do curral | Quanto menor o trajeto do esterco, mais simples a carga diária. No estudo de caso, o biodigestor ficou a 14 m do curral, 43 m da sede e 65 m da nascente | Estudo de caso, Unisepe |
| Água | Longe de nascentes, cursos d’água e APP, com lençol freático ao menos 1 m abaixo do fundo na época das chuvas | Orientação para fossa biodigestora, Alvinlândia |
| Relevo | Terreno seco e em cota mais baixa que a casa, para que líquidos não escorram até ela. Longe de árvores, cujas raízes podem perfurar a bolsa | Alvinlândia, Contecc/Confea 2021 |
| Ventilação e sol | Local arejado e ensolarado: o sol sustenta a temperatura da digestão e o vento dispersa eventuais vazamentos | CPT |
| Cerca | Cerca ao redor, para barrar animais e pessoas, e checagem mensal da tubulação | Contecc/Confea 2021 |
Como o esquema contém o risco
Segundo o capítulo da Embrapa sobre tratamento de biogás, o biogás bruto pode trazer de 100 a 10.000 ppm de H2S, e concentrações de 200 a 300 ppm causam parada respiratória. Por isso tudo que guarda ou trata gás fica dentro da cerca. As regras abaixo são decisões de projeto, não norma.
- Dentro da cerca ficam o biodigestor, o gasômetro, o selo hidráulico, o purgador e o filtro. Só a linha de gás sai da área.
- Na saída da cerca, instale um registro de esfera que bloqueie a linha com um giro, e use tubulação rígida protegida até a cozinha.
- O selo hidráulico alivia o excesso de pressão dentro da área, nunca dentro de casa.
- Sem fonte de ignição na área: sem fogo, cigarro, motor a combustão ou instalação elétrica comum.
- Mantenha uma faixa limpa de vegetação seca ao redor da cerca e um extintor na entrada.

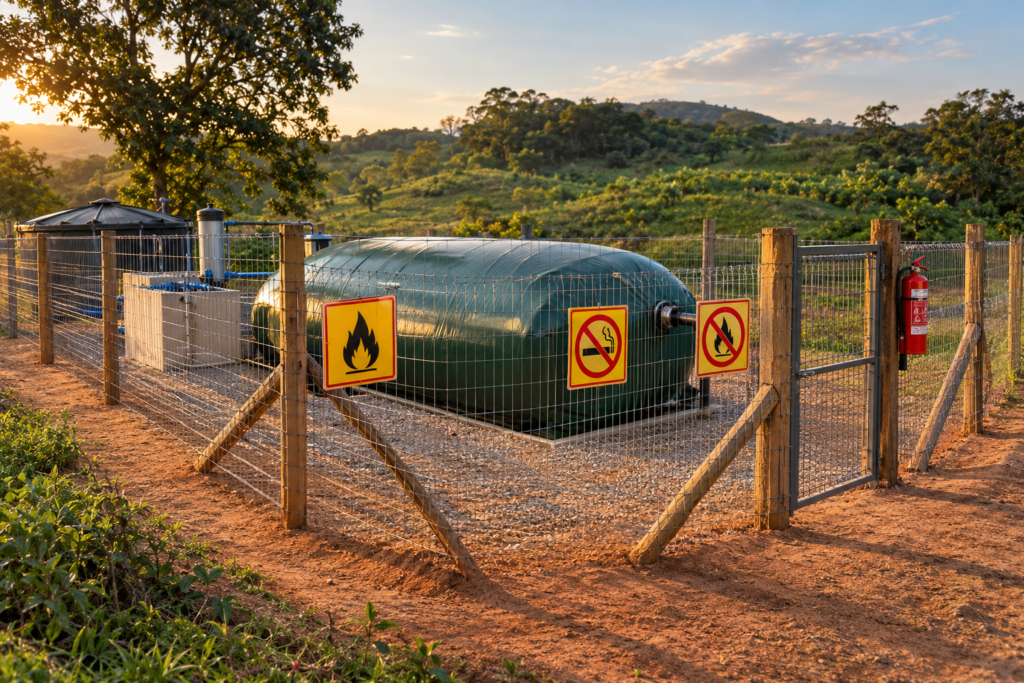

- Fixe placas de aviso na cerca: gás inflamável, proibido fogo e fumar.
- Troque o material do filtro a céu aberto e mantenha-o úmido, porque o sulfeto de ferro seco pode inflamar.
- O biofertilizante sai da cerca pela caixa de descarga e segue para um tanque separado, fora da zona de gás.
Roteiro de implantação
- Escolha o local pelos critérios da tabela e marque a área da cerca.
- Cerque e sinalize antes de começar a obra.
- Escave e nivele o leito do biodigestor e assente a bolsa ou a câmara, conforme o modelo escolhido.
- Instale as caixas de carga e de descarga, com inclinação para o fluxo.
- Monte gasômetro, selo hidráulico, purgador e filtro dentro da cerca, e a linha de gás até a cozinha.
- Teste a estanqueidade com água e detergente e confira o manômetro antes de carregar.
- Faça a carga e a partida, descartando o primeiro gás, que contém ar e muito CO2.
- Registre a rotina: carga diária, drenagem do purgador, checagem mensal das conexões e troca do filtro.
Parte 3 — Reaproveitamento do biofertilizante na lavoura
O efluente do biodigestor, chamado digestato ou biofertilizante, pode substituir parte do adubo mineral, desde que a dose seja calculada pela necessidade da cultura e aplicada em parcelas.
O que sai do biodigestor
A digestão converte parte da matéria orgânica em gás. O líquido que sai conserva nutrientes e tem menos carga orgânica e menos odor, segundo a Agência Embrapa de Informação Tecnológica. Em um estudo de caso de propriedade familiar, a Embrapa apontou potencial de o digestato substituir até 92,3% do nitrogênio e 87,1% do fósforo (P2O5) usados na adubação de milho. É um potencial, e o resultado real depende da análise do seu material.
Como calcular a dose
A dose parte da demanda da cultura e do teor de nutrientes do digestato:
A = \frac{D}{T \times E}- A: dose de digestato, em m³ por hectare
- D: demanda da cultura pelo nutriente, em kg por hectare
- T: teor do nutriente no digestato, em kg por m³
- E: índice de eficiência do nutriente
O capítulo da Embrapa sobre uso do digestato traz este exemplo para milho:
| Nutriente | Demanda do milho (kg/ha) | Teor no digestato (kg/m³) | Eficiência | Dose (m³/ha) |
|---|---|---|---|---|
| N | 160 | 1,6 | 0,8 | 125 |
| K2O | 120 | 0,8 | 1,0 | 150 |
O exemplo adota a menor dose, 125 m³/ha, que atende o nitrogênio. O mesmo capítulo alerta que a dose mais alta calculada (500 m³/ha) aplica nutrientes em excesso e deve ser evitada. O teor T muda de uma propriedade para outra, e a ABiogás condiciona a aplicação a análises físico-químicas do solo e do digestato.
Forma e época de aplicação

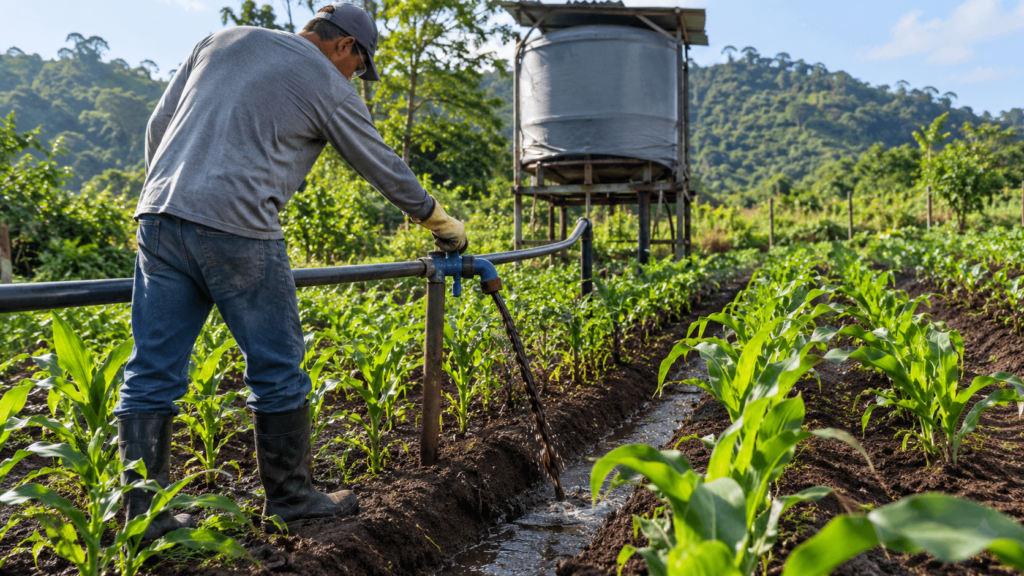

- A fração líquida é aplicada com mais frequência por fertirrigação, via tubulação e aspersão (ABiogás).
- Em aplicação nas folhas ou nos caules, dilua de 2% a 10% do biofertilizante a cada aplicação, conforme a necessidade da planta (Embrapa).
- Aplique depois de rega ou chuva, ou nas horas mais frescas do dia (Embrapa).
- Evite dose única. Parcele a dose de nitrogênio, porque a aplicação única favorece perdas por erosão e lixiviação (Embrapa).
- Use equipamento de proteção individual (EPI) ao aplicar.
Cuidados e destino da parte sólida
- O esterco pode trazer microrganismos patogênicos. Por precaução, não aplique em hortaliças consumidas cruas perto da colheita.
- Mantenha a aplicação longe de nascentes, cursos d’água e APP, e evite solo encharcado ou chuva forte logo após aplicar.
- Armazene o líquido em tanque coberto, fora da área de gás.
- A fração sólida pode ser compostada antes do uso, segundo a ABiogás.
- Faça análise do solo antes e depois das safras para ajustar as doses seguintes.
Próximos passos
Um próximo conteúdo pode detalhar a construção de um biodigestor tubular passo a passo, com lista de compras, esquema de montagem e rotina de operação semanal.
Fontes consultadas
- Silva, M. L. B.; Mezzari, M. P. Capítulo IV: Tratamento e purificação de biogás. Embrapa.
- Nicoloso, R. S. Capítulo V: Uso do digestato como fertilizante. Embrapa.
- Barros, T. D. Biofertilizantes. Agência Embrapa de Informação Tecnológica.
- Biodigestor para pequenos estabelecimentos agropecuários. Embrapa, Documentos 55.
- ABiogás. Gestão do digestato para a utilização como biofertilizante na produção vegetal (2022).
- Dimensionamento de biodigestor para resíduos bovinos de uma pequena unidade rural (Angicos/RN). Contecc/Confea, 2021.
- Biodigestores em pequenas propriedades rurais de Minas. Singep.
- Estudo de viabilidade técnica para implantação de biodigestor em pequena propriedade rural. Unisepe.
- Instruções de instalação de fossa séptica biodigestora. Prefeitura de Alvinlândia.
- CPT. Biodigestor: utilidades, instalação e precauções.
- Remoção do sulfeto de hidrogênio do biogás da fermentação anaeróbia de dejetos de suínos. Revista Energia na Agricultura (UNESP).
- Antônio, L. S. Purificação de biogás. Monografia, UFLA.
Onde encontrar os materiais
Os links abaixo são de afiliado: se você comprar por eles, o autor pode receber uma comissão, sem custo adicional para você. As observações descrevem o que cada item faz na instalação e o que conferir antes de usar. Nenhum produto substitui o selo hidráulico, o filtro de H2S e o teste de estanqueidade descritos nas partes 1 e 2. Preços e especificações mudam, então confirme os dados na página de cada anúncio.
Para a instalação de biogás
| Produto | Uso na instalação | Observações |
|---|---|---|
| Aprenda a Instalar um Biodigestor — Como Produzir Biogás e Biofertilizante no Quintal | Material sobre instalação de biodigestor e produção de biogás e biofertilizante, conforme o título do anúncio | Confira o formato e o conteúdo na página antes de comprar |
| Conexão universal para fogão a gás | Ligação da mangueira ao fogão, na ponta da linha | Confira a rosca do fogão, vede com fita veda-rosca amarela para gás e teste vazamentos com água e detergente |
| Conector cotovelo 90° para mangueira de gás IMAR Gás, rosca macho | Evita que a mangueira dobre na saída da tubulação ou na entrada do fogão | Confira o tipo e a bitola da rosca. Se for de latão, mantenha o filtro de H2S antes do ponto de uso, porque o H2S ataca ligas de cobre |
| Mangueira de gás 1,20 m para fogão/cooktop KE4GP + adaptador para gás natural | Trecho flexível curto até o fogão, para ligação com adaptador de gás natural | Feita para gás de rede, não para biogás: inspecione com frequência e troque ao menor ressecamento. O biogás tem menos metano que o gás natural, então ajuste o injetor e o ar primário e teste a chama |
| Kit registro regulador de gás de botijão + mangueira | Aproveitar apenas a mangueira, em trecho curto até o fogão | Não use o regulador de botijão na linha de biogás, que já trabalha em pressão muito baixa |
| Registro regulador tipo T para mangueira de gás, 5/16″ | Ajuste fino da chama, na ponta da linha, perto do queimador | É um registro de ajuste, não um regulador de pressão. Não substitui o registro de esfera de bloqueio na saída da cerca, e o diâmetro pequeno reduz a vazão, por isso só na ponta |
| Fogareiro de alumínio fundido (camping e cerveja artesanal) | Base para adaptar um queimador a biogás (item 7 da Parte 1) | Costuma ser projetado para GLP em pressão maior. Exige ampliar o orifício do injetor e regular o ar primário, e deve ser testado antes do uso |
Equipamentos de GLP, fora da linha de biogás
| Produto | Para que serve | Observações |
|---|---|---|
| Adaptador para tanque de propano Perfk com manômetro | Ligar tanque ou botijão de propano a equipamentos de camping | Não faz parte da instalação de biogás. Não use esse manômetro para medir biogás, porque a pressão é muito baixa. Para isso, use o tubo em U da Parte 1 |
| Mangueira transferidora de gás com adaptador para botijões de 13, 8, 5 e 2 kg | Transferência de GLP entre botijões | Não tem relação com biogás. A transferência de GLP entre botijões é uma operação de alto risco, e o envase fracionado de botijões é hoje restrito, com regras em discussão na ANP. Confira a regulamentação vigente antes de qualquer uso |
| Mangueira para gás GLP Force Line, rolo de 50 m, parede de 4 mm | Mangueira de GLP vendida em rolo, no formato de atacado | Não serve para a linha principal até a casa: o artigo recomenda tubulação rígida nos trechos longos e mangueira flexível apenas em ligações curtas |
Biodigestor de bombonas: como montar e operar um protótipo de baixo custo
O artigo anterior apresentou os componentes de uma instalação de biogás e o esquema de uma planta isolada e segura. Esta segunda parte mostra como esses componentes se combinam em um protótipo de bombonas, uma instalação pequena e modular, útil para testar a digestão do esterco e treinar a operação antes de investir na planta definitiva. Um protótipo de bombonas serve para aprender e testar, e não para abastecer uma casa.

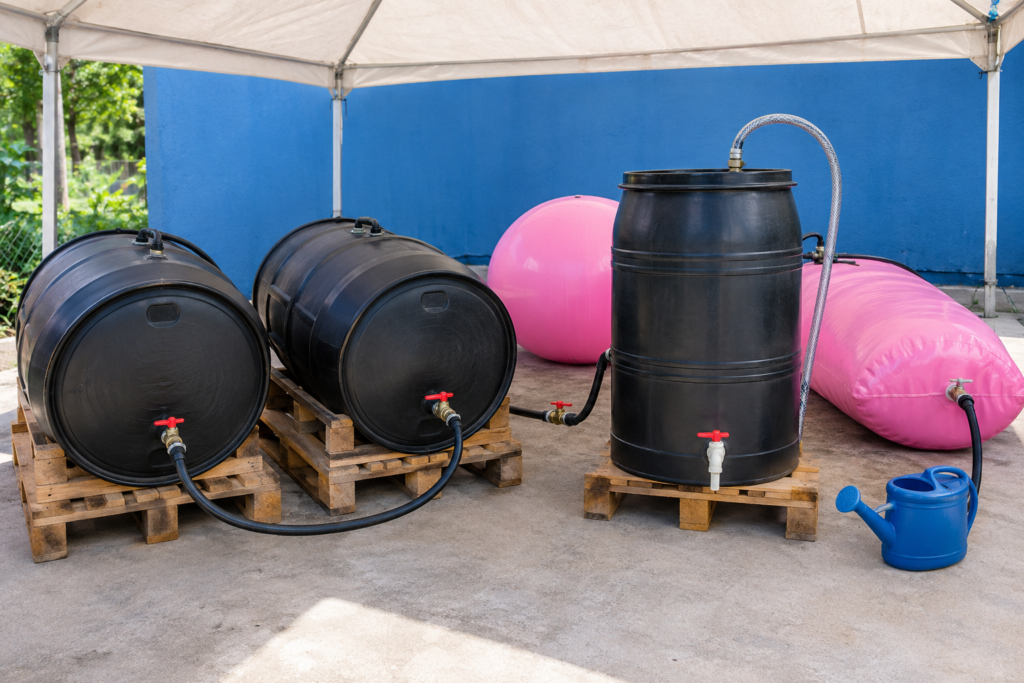

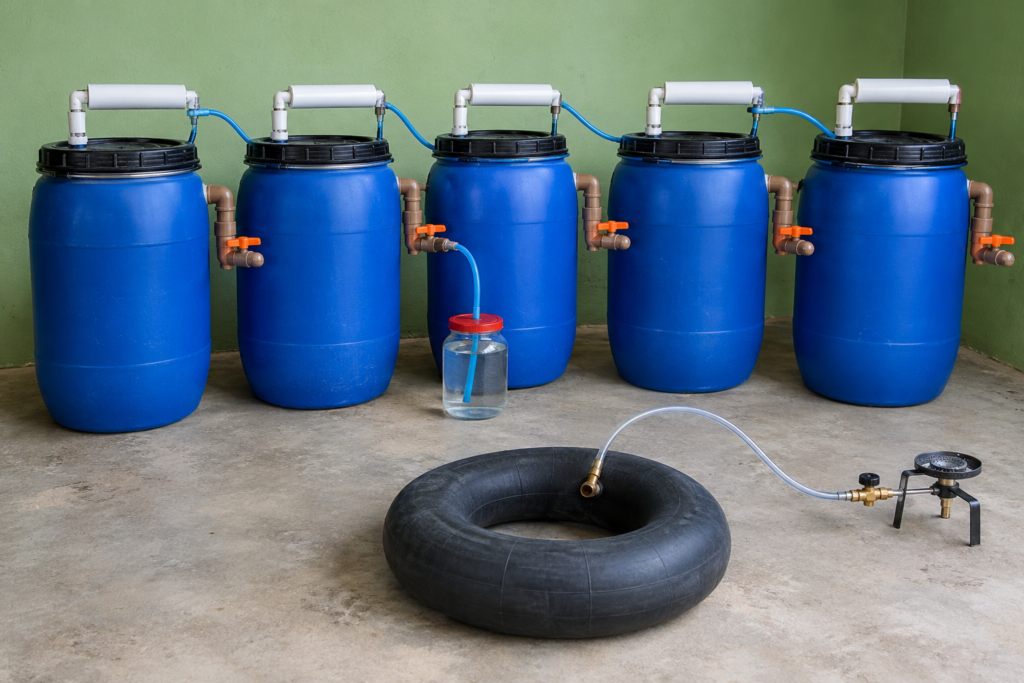

| Elemento nas fotos | Função provável | Componente no artigo anterior |
|---|---|---|
| Bombonas plásticas com tampa de rosca e anel de trava, azuis na foto 1 e pretas na foto 2 | Câmara de fermentação | Biodigestor |
| Adaptadores e registros de esfera de PVC na tampa e na lateral das bombonas | Saída de gás no topo e drenagem ou coleta de efluente na lateral | Registros |
| Frasco de vidro com tampa vermelha e tubo mergulhado em água (foto 1) | Selo hidráulico ou borbulhador | Selo hidráulico |
| Tubos de PVC brancos montados em linha com a saída de gás (foto 1) | Possivelmente filtros ou câmaras de tratamento do gás | Filtro de H2S |
| Frascos de vidro invertidos sobre as tampas (foto 1) | Possivelmente frascos de lavagem ou de observação do gás | Sem equivalente direto |
| Mangueira azul fina interligando as bombonas (foto 1) | Condução do gás entre as peças | Mangueiras e tubulação |
| Câmara de ar de pneu no chão, com mangueira transparente, registro e bico na ponta (foto 1) | Gasômetro improvisado e linha até o ponto de uso | Gasômetro |
| Bola e bolsa infláveis ao lado das bombonas (foto 2) | Possivelmente reservatórios de gás improvisados | Gasômetro |
| Paletes de madeira sob as bombonas (foto 2) | Base nivelada, afastada do piso e fácil de mover | Sem equivalente direto |
Por que bombonas em série
- Custo baixo: as peças são encontradas em lojas de material de construção. Um protótipo do IFMT, por exemplo, usou um galão de 50 L com cama de frango e materiais escolhidos pelo baixo custo.
- Modularidade: cada bombona é uma câmara independente. Isso permite comparar esterco, diluições e cargas diferentes, e isolar uma bombona que falhe sem parar as outras.
- Erro barato: o volume de gás armazenado é pequeno, e um vazamento ou uma montagem errada custam pouco.
- Treino de rotina: carga, drenagem, teste de vazamento e leitura de pressão podem ser praticados antes da planta real.
O prazo para o gás aparecer varia muito. No protótipo do IFMT, o biogás surgiu após 49 dias de fermentação e se manteve por 25 dias. Em outro protótipo, de galão de 20 L com resíduos orgânicos, o gás apareceu em cerca de 10 dias. A diferença mostra o peso do material usado e da temperatura.
Materiais para uma bombona
- Uma bombona plástica de 50 a 200 L, com tampa de rosca e anel de vedação, nova ou que tenha contido apenas alimentos. Nunca use bombona que armazenou agrotóxico, solvente ou outro produto químico.
- Adaptador soldável com flange e anel de vedação, para a saída de gás na tampa.
- Dois registros de esfera de PVC, um para o gás e outro para a drenagem.
- Tubos e conexões de PVC, incluindo cotovelos.
- Mangueira para gás e abraçadeiras de aço inox.
- Frasco de vidro com tampa, para o selo hidráulico.
- Palha de aço e um tubo de PVC com entrada e saída, para o filtro de H2S.
- Câmara de ar de pneu sem furos, para o gasômetro do protótipo.
- Fita veda-rosca amarela para gás, cola para PVC e silicone.
- Manômetro de tubo em U, montado como descrito no artigo anterior.
- Paletes ou cavaletes para elevar e nivelar a bombona.
Montagem passo a passo
- Lave a bombona e teste a estanqueidade com água: encha, feche a tampa, incline e procure vazamentos nas roscas e na vedação.
- Fure a tampa e instale o adaptador com flange e anel de vedação para a saída de gás. Aperte e confira a vedação.
- Monte na saída de gás um registro de esfera e, depois dele, um trecho curto de mangueira com abraçadeira inox.
- Instale o segundo registro na lateral inferior, para drenar o efluente e coletar amostras.
- Prepare o gasômetro com a câmara de ar: adapte a válvula com uma conexão própria para mangueira, bem vedada, e confira com água e detergente.
- Monte o selo hidráulico em derivação: frasco com água, tubo de entrada mergulhado poucos centímetros abaixo do nível e saída acima do nível da água.
- Monte o filtro de H2S com palha de aço em um tubo de PVC, depois do gasômetro, e mantenha o material úmido.
- Ligue a linha ao ponto de uso, com um registro de bloqueio. Instale o manômetro de tubo em U e teste todas as conexões com água e detergente.
- Só depois de a linha passar no teste, faça a carga.
A ordem segue o esquema do artigo anterior: biodigestor, gasômetro, selo hidráulico em derivação, filtro e ponto de uso. O arranjo fotografado pode variar.
Carga e partida
- Substrato: esterco fresco (bovino, suíno ou cama de frango, como nos protótipos citados) diluído em água, na proporção de 1:1 a 1:3, como no artigo anterior.
- Espaço livre: deixe um espaço no topo da bombona para o gás se acumular, por exemplo cerca de um quarto do volume.
- Inóculo: use material de outro biodigestor ou conteúdo ruminal para acelerar a partida.
- Temperatura: mantenha a bombona em local de temperatura estável, de preferência entre 30 °C e 37 °C. O frio atrasa a produção.
- Primeiro gás: descarte. Ele contém ar e muito CO2 e não deve ser queimado.
- Teste de chama: só com o gás estável e a pressão conhecida, em área aberta, com queimador adaptado.
- Registro: anote data, temperatura, pressão no manômetro, volume do gasômetro e observações. Sem esses dados, o protótipo não ensina quase nada.
Segurança do protótipo
- Opere em área aberta e ventilada, longe de qualquer fonte de ignição. Um protótipo pequeno também gera gás inflamável.
- Em demonstrações com público, como em escolas e feiras, faça o teste de chama em área aberta e a uma distância segura das pessoas.
- Câmara de ar, bola ou bolsa inflável são reservatórios improvisados, válidos apenas como prova de conceito. Não foram projetados para gás, podem vazar e ressecar. Para uso contínuo, use a bolsa de PVC ou de geomembrana descrita no artigo anterior.
- Não deixe gás armazenado sem supervisão em ambiente fechado.
- Mantenha o material do filtro úmido e descarte-o com cuidado, porque o sulfeto de ferro seco pode inflamar.
- Alguns protótipos acadêmicos usam solução de soda cáustica para tratar o gás. Este artigo não a recomenda para uso doméstico.
- Nunca entre nem coloque a cabeça em bombonas abertas que contiveram biogás: o CO2 desloca o oxigênio e o H2S é tóxico.
Do protótipo à planta
O protótipo responde a perguntas práticas antes do investimento: quanto tempo leva para produzir gás com o seu esterco, qual diluição funciona, quanto gás sai de cada carga e como a temperatura local afeta o processo. Com esses dados, dimensione a planta pela carga diária e pelo tempo de retenção, como no artigo anterior, e implante-a na área cercada e afastada da casa.
Biogás e autossuficiência energética
A produção de biogás é uma das alternativas para quem deseja reduzir a dependência de fontes externas de energia em uma propriedade rural. Mas a autonomia energética pode ir além do aproveitamento de resíduos orgânicos: combinar diferentes soluções, de acordo com as necessidades e as condições de cada local, ajuda a construir um sistema mais resiliente. No artigo Autossuficiência: por onde começar a construir uma vida mais independente, exploramos outras formas de ampliar a independência, incluindo a geração própria de energia, o armazenamento e o planejamento dos recursos essenciais.
Fontes consultadas
- Protótipo de biodigestor de baixo custo para produção de biogás. 55º Congresso Brasileiro de Química, IFMT.
- Protótipo de biodigestor para produção de biogás: um estudo sobre viabilidade em complexos prisionais. Zenodo.
- Silva, M. L. B.; Mezzari, M. P. Capítulo IV: Tratamento e purificação de biogás. Embrapa.
